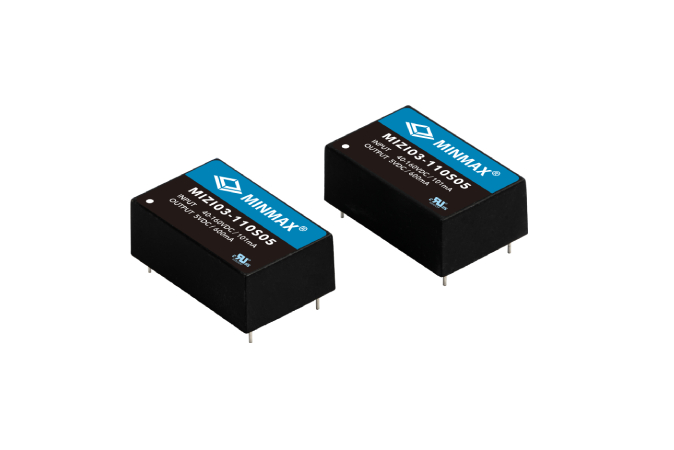

MIZI03 系列
3瓦 DC-DC電源轉換器
產品特點
  • 工業標準DIP-24包裝
  • 超寬輸入電壓範圍9-36VDC, 18-75VDC, 40-160VDC
  • 加強型絕緣，隔離耐壓3000VAC
  • 工作環境溫度範圍：-40℃至+92℃
  • 無需最小負載
  • 具備輸入低電壓、輸出過電流、輸出短路保護機制
  • 內含電磁干擾性(EMI)濾波電路，並通過EN55032/11 Class A 認證
  • 通過震動與衝擊可靠度測試標準EN61373
  • 通過冷卻、乾燥、濕熱可靠度測試標準IEC/EN 60068-2-1, 2, 30
  • 通過鐵道電磁相容(EMC)標準EN50121-3-2
  • 通過鐵道認證EN50155 (IEC60571)
  • 通過防火保護測試EN45545-2
  • 通過國際安規UL/cUL/IEC/EN 62368-1(60950-1)認證與CE標誌
產品簡述

MINMAX推出的MIZI03系列是經過鐵路認證的新型 3W 隔離式DC-DC轉換器，採用國際標準DIP-24 包裝，緊湊且集成的整體設計，非常適用於空間受限的鐵路直流系統中。 MIZI03系列有15種型號可供選擇，所有型號皆提供高精準且穩定的輸出電壓，適用於24(9-36)VDC、48(18-75)VDC、72/110(40-160)VDC多種輸入電壓範圍的直流鐵路系統。

鐵道設備整體安全性的考量是每個設計者首重的條件，MIZI03系列具有3000VAC高隔離耐壓與加強型絕緣系統，能防止後端系統損壞或使操作人員受傷。其他功能包含過電流、欠電壓、短路保護以及 EMI 輻射 EN55032 A 類認證，能抑制客戶系統受到的內外部干擾，並在異常發生及時採取防護措施。 而出色的整體熱設計能使MIZI03系列即使在輸出滿載的條件下，仍能操作在-40℃至+80℃的工作環境溫度中，並保持穩定的電氣表現，確保能適應鐵道面臨的動態環境。

MIZI03系列符合振動和衝擊/碰撞測試EN 61373、冷卻、乾濕熱測試IEC/EN 60068-2-1,2,30和鐵路EMC標準EN 50121-3-2，更通過鐵路認證EN 50155 (IEC 60571 ) 和防火保護測試EN 45545-2，旨在長期且安全的運行在條件嚴苛的鐵道應用場合。我們確信MIZI03系列的出色品質能為鐵路系統、電池供電設備、測量儀器和許多關鍵應用中提供高度可靠的解決方案。

產品規格
Output Voltage Accuracy ±1.0% max.
Line Regulation ±0.5% max.
Load Regulation ±1.0% max.
Ripple & Noise (20MHz) 5V  50mVp-p typ.
 Others  75mVp-p typ.
Efficiency Up to 85%
I/O Isolation Voltage 3000VAC min. (Reinforced Insulation)
I/O Isolation Capacitance 1500pF typ.
Operating Ambient Temp. Range -40°C to +92°C (See Derating Curve)
Short Circuit Protection Continuous (Auto. Recovery)
Case Material Plastic (UL94V-0 rated)
Railway & Safety Approval UL/cUL/IEC/EN 62368-1(60950-1), CB-Report, EN50155 (IEC60571), CE Marking
