引言：隔离型 vs. 非隔离型 DC-DC 模块为何重要？
DC-DC 模块在现代电子产品中扮演关键角色，能够将直流电(DC)从一个电压等级转换至另一个电压等级。此功能对于不同电压需求的设备至关重要，可确保最佳性能与效率。隔离型与非隔离型 DC-DC 模块的区别十分重要，核心差异在于输入端与输出端是否存在电气隔离(galvanic isolation)。隔离型通过变压器/耦合元件传递能量，切断直流导通路径，可建立电气安全边界、抑制共地回路、降低差模与共模噪声干扰；非隔离型则与系统共地，效率更高、体积/成本更具优势，适合板上就地负载端供电(Point-of-Load, POL)。因其会影响基于安全性、尺寸、成本与效率等因素的设计决策。工程师与设计人员必须了解这些差异，才能针对特定应用选择合适的模块。以下将深入探讨。
DC-DC 模块是什么？应用与工作原理
DC-DC 模块(DC-DC Converter) 是一种将直流电压从一个等级转换至另一个等级的电子电路，其核心目的在于为不同电压需求的电路或系统提供稳定且高效率的电源。此类模块广泛应用于 工业自动化、通信设备、交通运输、医疗仪器、再生能源系统 等领域，是现代电子系统中不可或缺的关键组件。

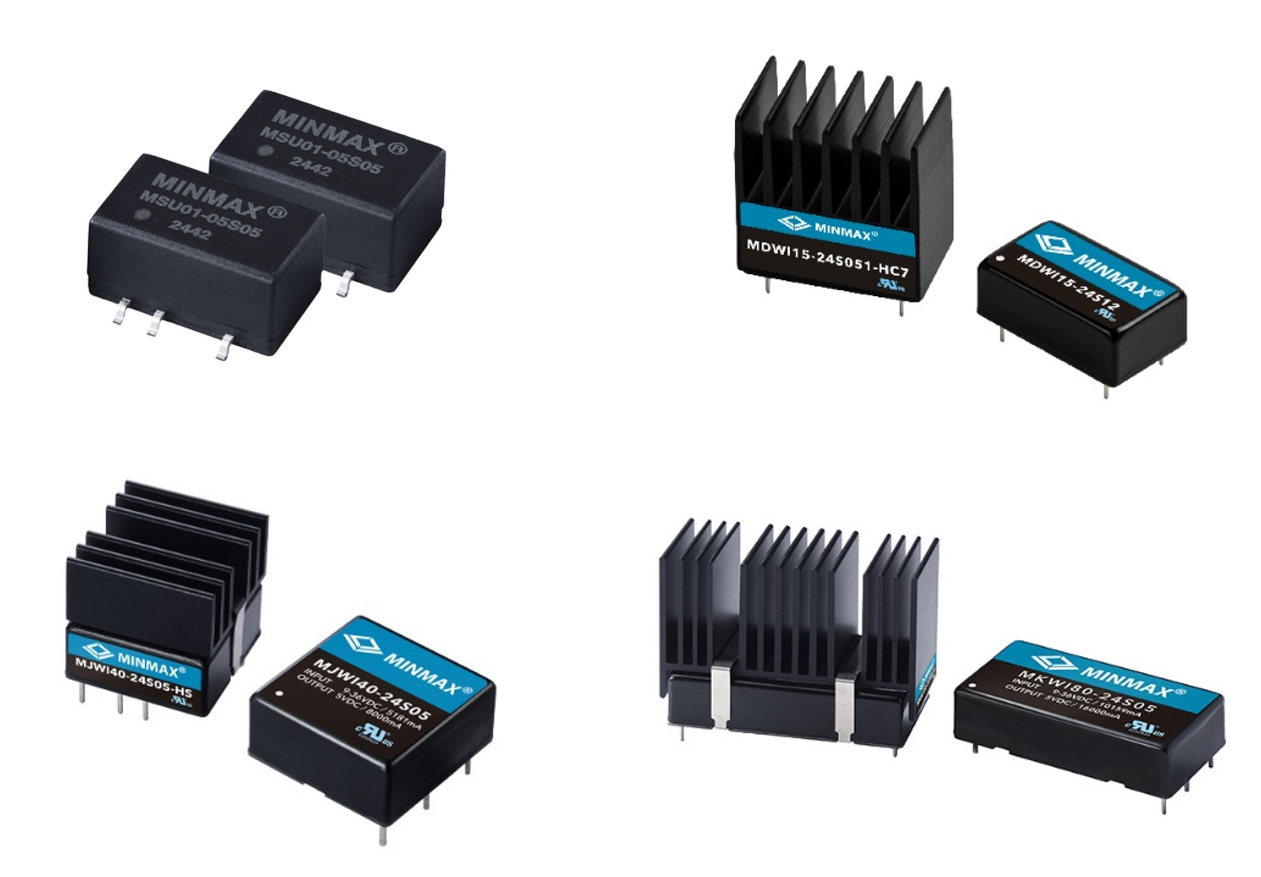

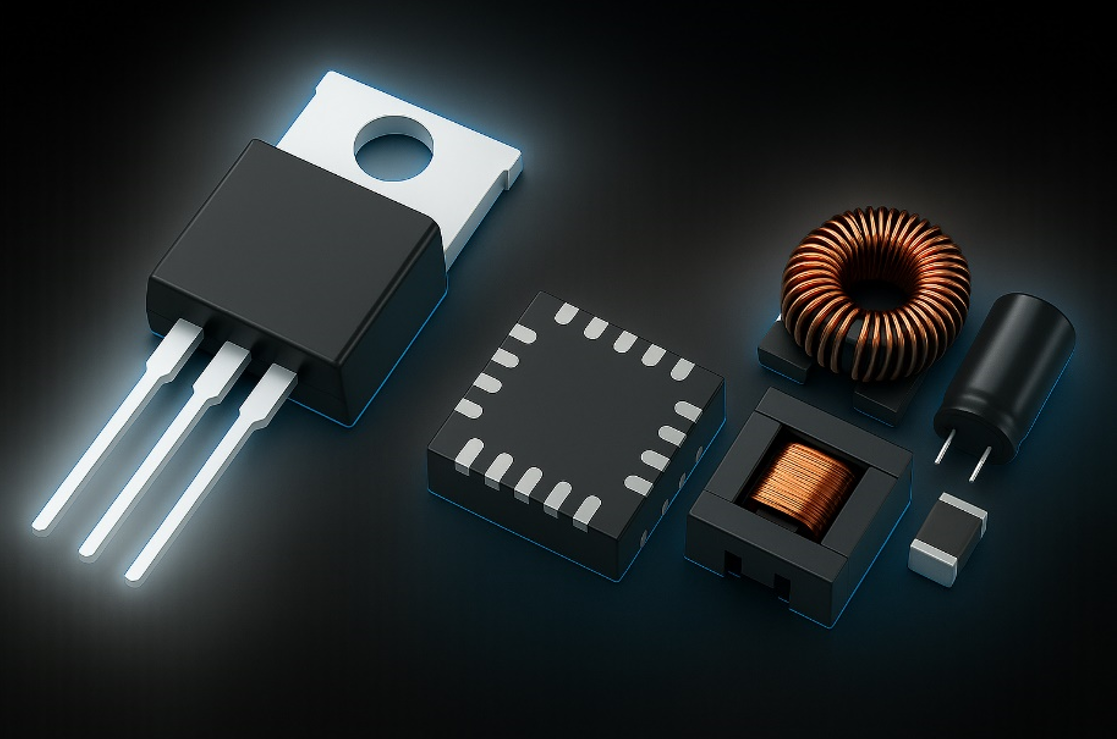

其工作原理基于开关电源技术(Switching Power Technology)，通过高速开关元件(如 MOSFET或GaN元件)在导通与关断之间快速切换，借由电感、变压器或电容等元件暂时储存与释放能量，以实现电压的升降或隔离。如图 1 所示，典型电源转换系统主要由功率开关元件、控制 IC，以及磁性元件(电感／变压器)与滤波电容所构成，这些关键元件共同影响转换效率、EMI 表现与整体系统可靠性。

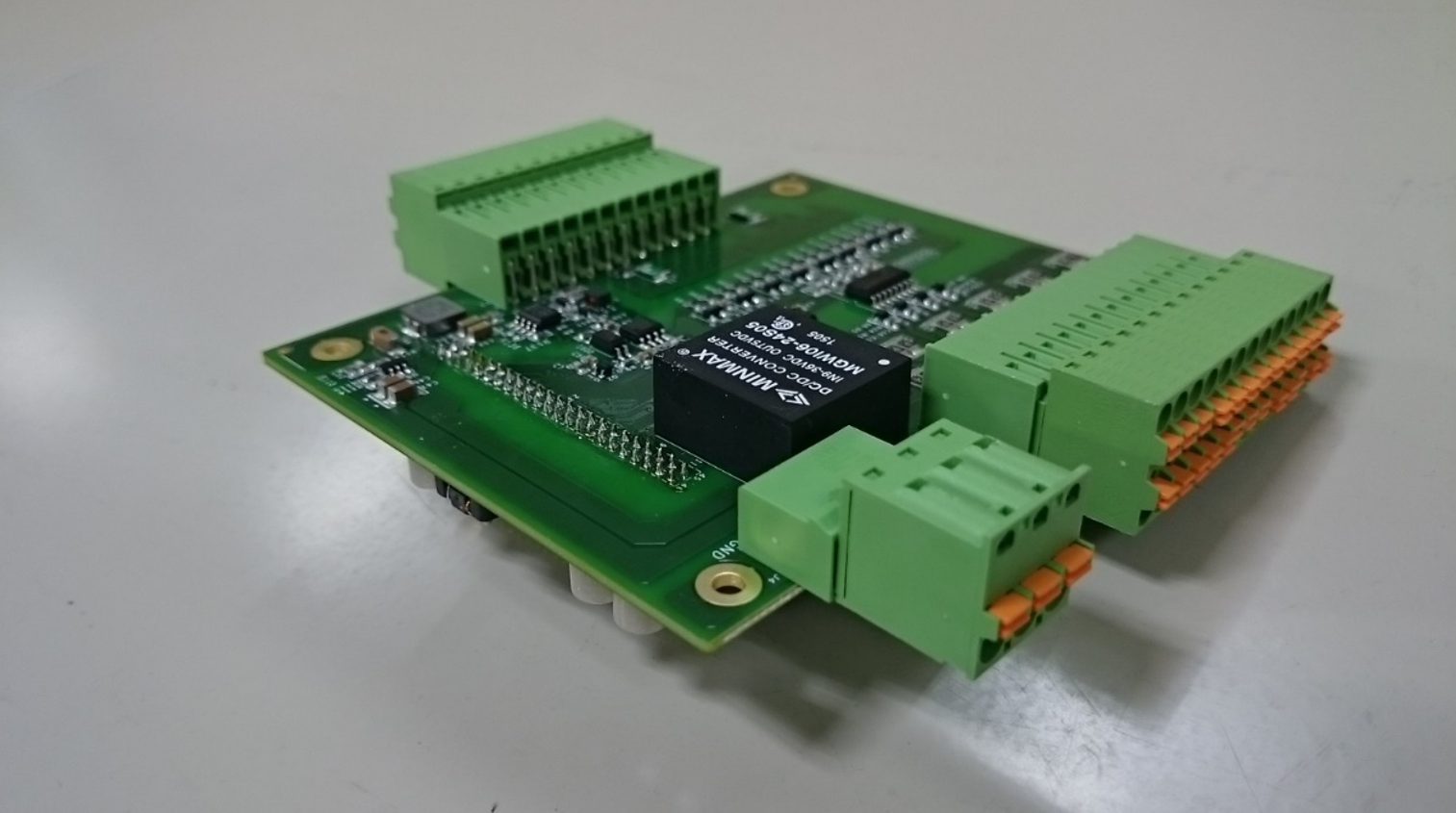

如图2所示，DC-DC 模块广泛应用于电子设备中，因为不同的子电路需要不同的电压才能正常运作。通过将单一电源转换为多组电压输出，DC-DC 模块简化了系统设计并降低成本。应用范围涵盖消费性电子到汽车系统，其中精确的电压调节对于运算放大器、传感器等精密集成电路(IC)的可靠运作至关重要。
隔离型 DC-DC 模块是什么？原理、优势与典型应用
“隔离型”是指模块具备电气隔离(galvanic isolation)功能，使输入端(一次侧)与输出端(二次侧)形成两个彼此独立的电路，中间没有直接导通的电气路径，因此可避免不同电路之间的电能量直接流通与共地干扰。即使电能量无法直接流通，仍可如图3、图4所示，通过隔离变压器以电磁感应方式传递：一次侧先将电能转换为磁能，再由二次侧将磁能转回电能输出给负载。
同时，为了在隔离状态下仍能稳定输出并进行控制，电信号可如图3所示借由光耦(optocoupler)等隔离元件传送，在保持电气隔离的同时完成反馈控制；而图4则呈现典型电路架构：一次侧开关驱动变压器，二次侧经整流与滤波形成输出，并由控制电路取得输出取样后进行反馈调节。
图3. 隔离型 DC-DC 模块之电气隔离与能量／信号传递示意图
隔离型的价值：安全边界与抗干扰能力
电气安全
如图5所示，通过变压器或光耦等电气隔离元件建立输入与输出之间的电气隔离屏障，有效防止差模高电压从一次侧直接窜入二次侧，保护低电压元件与操作人员安全。这在医疗设备、工业自动化以及电力系统等需符合安规(如 IEC 60601-1、IEC 62368-1)的应用中特别重要。
抑制噪声干扰与消除地回路
如图6所示，电气隔离可有效阻断成对正负电压并形成闭合回路的差模噪声干扰。同时当系统中不同功能区块的电路地电位存在差异，且相互导通连接时，即会产生地回路共模噪声电流，导致信号失真甚至元件损坏。隔离型DC-DC模块也在低频段内，消除地回路共模噪声电流，避免系统漏电流通过地回路流经设备中，提供信号稳定性及可靠度。
隔离型在不同电路中的应用示例
以下提供隔离型DC-DC模块应用在各类电路的示例：
噪声源特性：开关电源的高di/dt与寄生电容耦合，容易产生高频共模电流；大电流回路若跨区回流，会把噪声带进弱信区区域。
隔离的作用：
- • 断开一次侧与二次侧的直流参考点，切断地回路，降低漏电流在系统间循环。
- • 让一次侧噪声主要在原侧循环，限制共模电流穿越系统边界。
噪声源特性：高速逻辑(MCU/FPGA/SerDes/DDR)会出现ground bounce，回流路径若跨区或拉长，易诱发EMI与时序抖动。
隔离的作用：
- • 在通信接口(RS-485/CAN/LVDS/以太网PHY侧)加隔离式DC-DC与数字隔离器，把数字回流限制在本区，避免远端地电位差导致ESD/浪涌经信号线回灌。
- • 当多板卡跨长线连接(例如PLC I/O模块)，隔离能避免跨系统地电位差注入共模电流，维持误码率与链路稳定。
噪声源特性：传感器/运放/ADC 低电平信号极易受共模扰动与地回路影响。
隔离的作用：
- • 将测量前端(如热电偶、霍尔电流、桥式传感器)与系统主控地分离，打断低频地回路，避免共模流入前级放大器。
- • 与隔离式放大器/隔离式ADC搭配，让高CMR的测量链能在多地参考环境下维持准确度。
隔离型应用案例
案例简述1：模拟测量与数字处理的隔离
如图7所示，示例中传感器端输入的电压或电流为连续的模拟信号，必须经由放大与模数转换(ADC)，转为数字数据供后端控制器或数据采集系统使用。然而，模拟电路与数字电路共用同一接地层时，地电位差与回流阻抗常会造成噪声耦合。
这种干扰会导致以下问题：
- • 模拟信号在ADC转换前被数字开关噪声污染，产生转换误差或漂移。
- • 回流电流穿越不同电路区域，形成地回路共模电流，降低整体系统的信号完整性。
为了解决上述问题，系统在ADC与数字处理电路之间导入隔离电路(Digital Isolation Circuitry)，并使用隔离型DC-DC模块为隔离区域提供独立电源。
此设计能有效：
- • 阻断模拟与数字地之间的噪声耦合，避免共地干扰。
- • 防止高电位或瞬态电压传入数字控制端，提升系统安全性。
- • 确保信号的准确性与稳定度，特别适用于工业传感、医疗测量与数据采集系统。
案例简述2：多模块通信与多电源隔离架构
如图8所示，在此应用架构中，系统通过 Compact PCI 总线与外部模块交换数据，内部包含 PCI Bridge、CPLD、DAC、运算放大器 (OPA) 等多个功能电路。为确保不同模块之间的电气安全与信号完整性，系统在关键节点使用光耦阵列 (Photo-coupler Array) 与隔离型 DC-DC 模块实现电气隔离 (Galvanic Isolation)。
整体设计逻辑如下：
- • 通信层面：串行通信总线(RS-232、RS-485、CAN等)在传输过程中，各模块通常由不同电源供电，且物理距离较长，容易产生地电位差。通过隔离型DC-DC模块可切断共地路径，避免地回路共模噪声电流造成通信干扰或设备损坏。
- • 电源层面：示意中 12 V 输入经多组隔离型DC-DC模块，转换为 5 V、±12 V、±15 V 等多组独立电源，各自为不同子系统供电，确保模拟、数字及通信电路不互相耦合。
- • 信号层面：DAC与OPA形成的信号输出部分亦经隔离后驱动DB-37接口，使外部设备在连接时不会将高电压或噪声反灌回控制板。
这样的设计可同时达成：
- • 强化系统安全性 – 隔离切断瞬态高电压路径，防止系统间的高压耦合与损坏。
- • 提升通信稳定性 – 减少共模干扰与接地噪声引起的信号失真。
- • 改善系统可靠度 – 多电源隔离降低干扰扩散，使整体系统运作更稳定。
此类架构广泛应用于 工业控制系统、数据采集卡、通信接口模块 等领域，是高可靠隔离电源设计的典型示例。
